前言

阻燃剂具有使高分子材料难燃、自熄和消烟的作用，将阻燃剂添加到尼龙中可以有效提高其阻燃性能，是目前尼龙阻燃研究的一种有效途径。

尼龙的阻燃剂可分为卤系和无卤两大类。卤系阻燃剂光稳定性较差，燃烧时会释放有毒有害物质二噁英及卤化氢气体，对人的身体健康产生严重危害，且污染环境。在欧盟颁布RoHs 和WEEE指令之后，我国也相继出台了系列环保法规。因此，相比卤系阻燃剂，绿色、无毒、低烟、环保的无卤阻燃剂成为市场主流。

然而，面对市场上种类繁多的无卤阻燃剂，究竟该如何科学选型？选定之后如何复配？ 本文将围绕这两个核心问题展开探讨。

01 无卤阻燃剂的精准选型

无卤阻燃剂那么多，真正工业化量产的，主流只有三类体系。成本、耐温、适配基材天差地别，选对体系，配方就成功了一半。

无机氢氧化物（ATH/MDH）——价格低廉

无机氢氧化物是成本极低、环保无毒的“万金油”方案。其阻燃原理为高温吸热分解，释放水蒸气并形成隔热层，抑烟效果突出。

但在尼龙体系中，ATH分解温度仅180-200℃，远低于尼龙加工温度，加工即分解起泡；MDH虽能耐300℃，但对PA66及高温尼龙仍力不从心。更致命的是，单独添加该阻燃剂需40%-60%——如此大的填充量直接导致尼龙韧性断裂、流动性丧失、制品沉重发脆。

磷系阻燃——性能之王

磷系阻燃剂是尼龙无卤阻燃的绝对主力，红磷与次磷酸铝（ADP）是其中的两大代表品种，各有所长。

要论阻燃效率，红磷是出了名的“尖子生”——添加量仅需8%-12%，即可让PA6或PA66达到UL94 V-0级，是目前所有无卤阻燃剂中效率之最。经微胶囊包覆技术改良后，相容性与加工析出问题已基本解决。不过，红磷的代价是“颜色不自由”——制品只能做深色，这是它的最大短板。

再说ADP，它完美补上了红磷的颜色短板——耐湿热、不析出，浅色乃至本色制品均可适配，添加量10%-20%即可稳定通过V-0。热稳定性＞300℃，完美匹配PA66及高温尼龙加工窗口。

氮系阻燃（MCA）——优良的电性能和外观

三聚氰胺氰尿酸盐（MCA）是目前应用最广的氮系阻燃剂，白色粉末，对制品着色影响小，具备低烟、低毒的优势。耐温超300℃，对材料力学性能影响极小，在电子连接器、低压电器外壳等需要良好绝缘性和外观的部件中应用广泛。

但MCA阻燃效率不如红磷，添加量通常在10%或更高，对材料韧性有一定削弱；此外，MCA易吸潮，可能影响制品在潮湿环境下的电性能。

而最新的流行趋势，MCA专做辅助复配，是磷系阻燃剂的最佳搭档。搭配红磷、次磷酸铝使用，可减少5%-10%的主阻燃剂用量，在降本与保力学之间找到平衡点。

知道了各类无卤阻燃剂的优缺点后，我们该如何选择呢？

选型路径三步法：排需求→验场景→做验证。

排需求：明确最不能妥协的性能——阻燃效率优先选红磷，外观/电性能优先考虑MCA或ADP，极限成本再评估氢氧化物。

验场景：带入具体应用——红色外壳否决红磷，内部黑色齿轮则红磷阻燃剂是绝佳选择。

做验证：场景匹配后，通过实验确认阻燃体系与特定尼龙牌号（PA6、PA66、PA46）、玻纤、增韧剂及加工工艺的兼容性，综合性能达标方可量产。

02 破解性能短板的系统性方案

无卤阻燃剂应用于尼龙时，普遍面临三重挑战：相容性差、热稳定性不足、协同效应开发不充分。三重矛盾叠加，正是阻燃配方设计的核心攻关方向。

接下来，逐一给出破解之道。

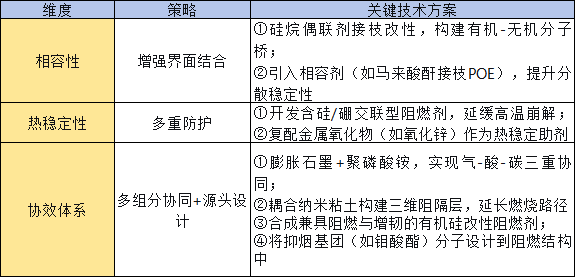

三重挑战的解决方案

无卤阻燃剂的性能优化并不是单纯的材料配比调整，而要以终端场景需求为靶向，构建"配方-工艺-性能"的创新闭环。应用层面，高性能尼龙阻燃正加速渗透三大方向：新能源汽车三电系统对耐电弧、抗热冲击的陶瓷化阻燃体系需求迫切；高外观要求的电子电器外壳推动浅色、低析出阻燃方案持续迭代；微型化连接器则对高耐温、高CTI的薄壁阻燃材料提出更高挑战。

以上三大方向的共性诉求，是如何在特定场景中实现高效阻燃与综合性能的平衡——恰恰是当前尼龙改性企业最亟待突破的技术瓶颈。
